zu unserem Produkt ASK®-FD: Schnellkupplung für Feststoffe und hygienische Anwendungen

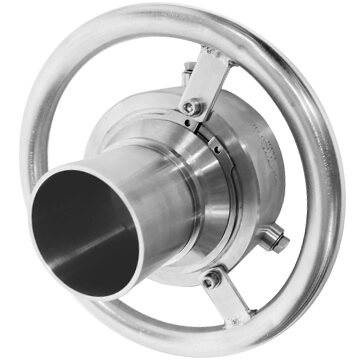

ASK®-FD: Schnellkupplung für Feststoffe und hygienische Anwendungen

Die ASK-FD Schnellkupplung ermöglicht ein schnelles An- sowie Abkuppeln von Schlauch- und Rohrleitungen. Durch ihre offene Konstruktion kann sie neben Flüssigkeiten auch Feststoffe wie Granulate befördern. Zudem eignet sie sich aufgrund ihrer Durchspülbarkeit für hygienische Anwendungen. Dabei minimiert ihr integriertes Drehgelenk den mechanischen Verschleiß, sodass ein langlebiger Gebrauch gewährleistet ist.
Das An- und Abkuppeln der ASK-FD Schnellkupplung gestaltet sich einfach und schnell. Zur Verbindung setzt man das Mutterteil auf das Vaterteil der Schnellkupplung. Mit einer einzigen, kontinuierlichen Drehbewegung wird die Kupplung abgedichtet, sodass das beförderte Medium sicher und verlustfrei in der Leitung verbleibt. Die Trennung der ASK-FD erfolgt bei entleerter Leitung in umgekehrter Reihenfolge.

Optimale Reinigung

Nach der Benutzung ist die ASK-FD leicht wieder ausspülbar, was sie zu einer geeigneten Schnellkupplung für hygienische Anwendungen macht.

Schnelle Ladevorgänge

Das einfache Handling der Schnellkupplung minimiert den Zeitbedarf für das Herstellen einer Verbindung. Hierzu trägt auch das ergonomisch optimierte Handrad bei, welches die Bedienung im Vergleich zu einem herkömmlichen Haltegriff entschieden erleichtert.

Maximaler Durchfluss

Die ASK-FD erreicht durch ihr offenes Design ein maximales Fördervolumen ohne Druckverlust.

Integriertes Drehgelenk

Das integrierte Drehgelenk am Mutterteil der Trockenkupplung minimiert die mechanische Beanspruchung und verhindert das Einwirken einer Torsionsbelastung auf die Leitung. Zusätzlich sorgt die hochwertige Bauweise der Trockenkupplung für eine dauerhaft reibungslose Rotationsfähigkeit des Drehgelenks. Die ASK-FD ist dementsprechend sehr wartungsarm.

Mehr Sicherheit durch ARTA-Pin

Der ARTA-Pin stellt eine zusätzliche Sicherheitsvorkehrung dar. Er befindet sich am Mutterteil der Schnellkupplung und rastet am Vaterteil ein, um dem unbeabsichtigten Lösen der Kupplungsverbindung entgegenzuwirken.

Fehlerfreies Kuppeln dank mechanischer Verschlüsselung

Für die ASK-FD bieten wir die Möglichkeit einer mechanischen Codierung. Sie verhindert ein versehentliches Kuppeln mit Armaturen, die einen anderen Stoff als beabsichtigt befördern. Einem ungewollten Vermischen von Medien wird somit vorgebeugt.

100% verifiziert durch internationale Zulassungsstellen

Die ASK-FD ist eine weltweit anerkannte Sicherheitsarmatur, die von bekannten internationalen Zulassungsstellen zertifiziert wurde. Folglich ist ihr Einsatz in diversen sicherheitsrelevanten Anwendungen bedenkenlos möglich.
Die ASK-FD Schnellkupplung von ARTA eignet sich dank ihrer offenen Konstruktion gleichermaßen zum Verladen von Flüssigkeiten sowie von Feststoffen. Da sie nach der Benutzung eine optimale Durchspülung und Reinigung ermöglicht, ist die ASK-FD eine ideale Schnellkupplung für hygienische Anwendungen der Kosmetik-, Lebensmittel- und Pharmaindustrie.

Flüssigkeiten

Feststoffe

ARTA Pin

Codierung

Die wichtigsten technischen Daten im Überblick

Nennweiten:DN15 (1/2“) bis DN200 (8“)
Druckstufen:PN16 (232psi)
Temperaturbereich:-55°C (-67°C) bis +200°C (+392°F)
Gehäusewerkstoffe:Edelstahl 1.4401/1.4435
Dichtungswerkstoffe:Elastomere, Perflourelastomere
weitere auf Anfrage
Anschlüsse:Gewinde: NPT, BSP, ISO
Flansch: DIN/EN, ANSI, ISO, ASME
weitere auf Anfrage
Konformität:2014/68/EU Druckgeräterichtlinie, 2014/34/EU ATEX, EN14432
